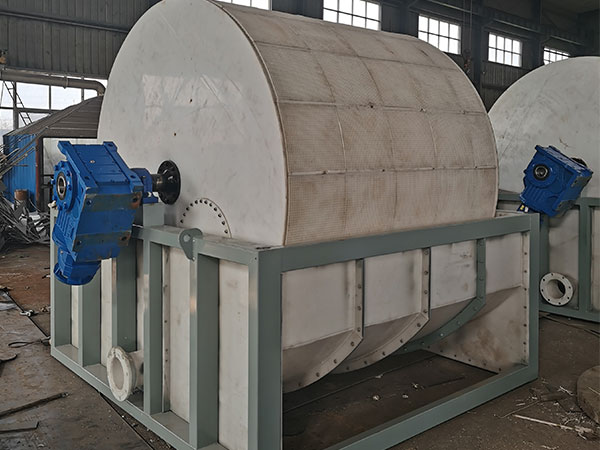

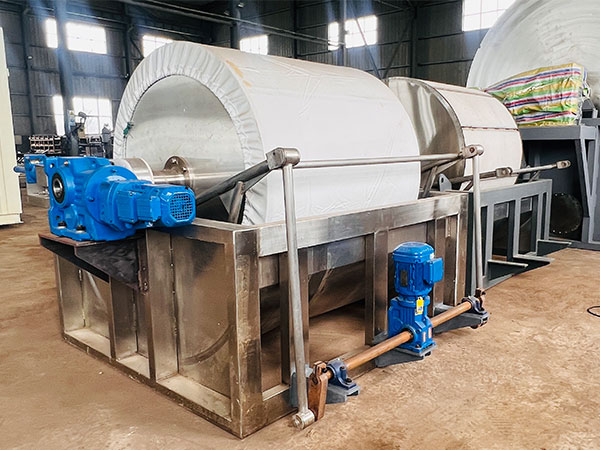

Toote ülevaade

Pidev pöörlev vaakumfilter on kaasaegses tööstuses hädavajalik tahke-vedeliku eraldamise seade, mis on oma unikaalse tööpõhimõtte ja kõrge efektiivsuse tõttu ettevõtete seas laialt levinud.See seade kasutab oma võimsuse allikana nutikalt vaakumi negatiivset rõhku, juhtides spetsiaalselt projekteeritud filtri riideid, mis tulevad filtri trummi ühtlase pöörlemise kaudu täieliku kokkupuutega.See täiendab sujuvalt filtreerimise, pesemise, kuivatamise ja tühjendamise nelja kriitilist protsessi pidevas töötamises.

Võrreldes traditsiooniliste filtreerimisseadmetega toimib pidev pöörleva trumli filter energiasäästu ja väiksema tarbimise poolest erakordselt hästi, saavutades tõhusalt suure tõhususe ja energiasäästu täiusliku kombinatsiooni.

Tööpõhimõte :

Pideva pöörleva vaakumfiltri tööprotsess sõltub peamiselt trumli pöörlevast liikumisest ja täpsest vaakumtsoonist. selle põhiprintsiip hõlmab trumli sisemise ja välise rõhu erinevuse kasutamist, et lõpetada filtreerimisprotsess.

Tahkete vedelike eraldamise etapp:Trumm pöörleb madalamal kiirusel, osaliselt sukeldudes mahutit sisaldavasse paaki. Vedeliku pinnaga kokkupuutuv ala on määratletud kui "filtreerimisvöönd" ja vaakumisüsteem aktiveerib samaaegselt oma imemisfunktsiooni, luues trummi sees negatiivse rõhu keskkonna. rõhu erinevuse tõttu läbib vooliku vedelfaas filtri riideid ja porasid, mis katavad trummi pinda, ja imetakse trummi õõnsusse läbi sisepõrandade; samas kui tahked osakesed säilitavad filtri riideid, kogunedes järk-järgult filtri riide välispinnale, moodustades poorse "filteri kooki kiht".

Puhtuse puhastamise etapp:Kui trumm jätkab pöörlemist, siseneb filtri koogi filtri riidepiirkond "pesemispiirkonda". Selles tsoonis eelnevalt seadistatud pihustid aktiveerivad, pihustades pesemislahust ühtlaselt filtri koogi pinnale. Vaakumpesemise ajal tungib pesemislahus filtri koogi kihti, lahustades ja eemaldades lahustuvaid lisandeid. Sõltuvalt protsessi nõuetest võib pesemislahust koguda eraldi töötlemiseks eraldi torude kaudu või segada filtreerimiskihiga ja tühjendada koos.

Valu eemaldamise etapp:Pesetud filtri kook siseneb "kuivatamisvööndisse", kui trumm pöörleb.Selles tsoonis on pihustussüsteem välja lülitatud ja ainult tolmuimejate funktsioon jääb aktiivseks.

Küpsiste filtreerimise etapp:Kui trummel pöörleb "laadimispiirkonda", suletakse vaakumisüsteem ja trumli sisemus naaseb atmosfääri rõhku. Samal ajal kinnitab kriimustaja seade tihedalt filtri riide pinda, eemaldades täielikult kuivatatud filtri kooki filtri riidest. Pärast koorimist siseneb filtri riide puhastusse, kus filtri kooki jäägid ja lisandid eemaldatakse kõrgsurve loputamise teel. Pärast pinna puhastamist siseneb see uuesti filtreerimispiirkonda, et alustada uut toimimist.

Kogu protsessi vältel säilitab trummel pidevat pöörlemist. selle põhiline kontrollkomponent, "jaotuspeade", vahetab dünaamiliselt vaakumi- ja atmosfäärirõhujärgede vahel, et täpselt jagada funktsionaalsed tsoonid, tagades, et filtreerimise, pesemise, kuivatamise ja mahalaadimise etapid viiakse läbi tõhusalt seadistatud järjekorras, saavutades seeläbi pideva tootmistegevuse.



Rakendusvaldkonnad

Pöörlevad pidevad filtrid on oma kõrge tõhususe ja pideva toimimise võimalustega leidnud laialdase rakenduse tööstussektorites, kus on selged tahke-vedeliku eraldamise nõuded.

Keemiatööstus :Neid saab kasutada kemikaalide, anorgaaniliste soolade ja värvainete vahemike kristalliseeruvate vedelike filtreerimiseks ja töötlemiseks, saavutades tõhusa tahke-vedeliku eraldamise.

Kaevandamine ja metallurgia:Nad suudavad filtreerida mineraalide floatatsiooni kontsentraati ja teostada metallist soolalahuste tahke-vedeliku eraldamist, suurendades ressursside kasutamist.

Toiduainetööstus :Nad mängivad olulist rolli tärklise dehüdratsioonis, suhkrukristalliseerimise filtreerimises ja tahke-vedeliku eraldamisel sojatoodete tootmises, tagades toidu tootmise kvaliteedi ja tõhususe.

Keskkonnakaitse tööstus:Nad sobivad mustuse dehüdratsiooniks reovee puhastamisprotsessides, nagu aktiveeritud mustus ja keemiline mustus, ning võivad saavutada ka tööstusjäätmete jääkide tõhusa taaskasutamise, aidates kaasa keskkonnakaitse jõupingutustele.

Farmaatsiatööstuse tööstus:Neid saab kasutada antibiootikumide kääritamise vedelike filtreerimiseks ja oluliste ekstraheerimisvedelike tahke-vedeliku eraldamiseks.

Pidev pöörlev filter Peamised komponendid:

Pidev pöörlev vaakumfilter saavutab tõhusa ja stabiilse toimimise oma tuumakomponentide kooskõlastatud koostoime kaudu. Selle peamisi komponente saab jagada kolme kategooriasse: tuumfiltratsioonikomponendid, võimsus- ja negatiivrõhu komponendid ning abikomponendid.

Põhilised filtreerimiskomponendid

Teekond :Seadme põhitegevuskomponent, tavaliselt silindriline kuju. Materjal valitakse slurry omaduste põhjal, tavaliselt roostevabast terasest 304/316L, klaaskiust või kummist, mis on korrosioonikindlad. Pind on ühtlaselt jaotatud 0,5-2 mm filtri pooridega, kaetud filtri kangaga. Töötamise ajal on see osaliselt sukeldunud slurry tanki, pöörates järjestikuselt täielikuks filtreerimiseks, pesemiseks, kuivatamiseks ja veevarustamiseks. Sisemine ruum jaguneb filtreerimiseks, pesemiseks, kuivatamiseks ja veevarustuspiirkondadeks jaotuspeaga, tagades iga etapi vahel sujuva järjepidevuse.

Filtreeritud kangad:Trummide pinnafiltreerimiskeskkond, mis on valmistatud polüesterist, nailonist, polüpropüleenist või roostevabast terasest võrgust, sõltuvalt lima omadustest. See peab olema vastupidav happele ja leelisele, vastupidav kulumisele ja tal on pooride suurused, mis sobivad osakeste säilitamiseks. Selle funktsioon on peita tahkeid osakesi filtri kooki moodustamiseks, võimaldades vedelal voolata läbi trumli, määrates seeläbi kindlaks filtreerimise tõhususe ja filtri kooki puhtuse.

Sildistatud tank:Hoiab vooliku filtreerimiseks, tavaliselt ristkülikukujulise kuju, sama korrosioonikindla materjaliga kui trumm.Mõned mudelid sisaldavad segamisseadet, et vältida tahket kinnitamist ja säilitada ühtlane kontsentratsioon.Trummi alumine osa on sukeldunud, reguleeritava sukeldumise sügavusega, mis mõjutab 3–20 mm paksuse filtri kooki moodustumist.

Vaakumi jaotusventiil (Vacuum Distribution Valve)Trummide, vaakumisüsteemi ja atmosfäärilise rõhu torude vaheline "ühenduskeskus", mis on fikseeritud trumli telje ühel otsal. Sellel on trumli funktsionaalsetele tsoonidele vastav rõngakujuline kanal. Kui trumm pöörleb, ühendab see automaatselt filtreerimisvööndid vaakumisüsteemiga, et luua vaakum, ja ühendab tühjendusvöönd atmosfäärilise rõhu või suruõhuga, võimaldades rõhu vahetamist, et tagada pidev töö.

Võimsuse ja negatiivse rõhu komponendid

Ülekandesüsteemid :Koosneb mootorist, reduktorist ja ülekandevahenditest, see juhib rotori pöörlemiseks konstantse kiirusega.Kiirust saab reguleerida, kasutades varieeruvate sageduste mootorit, et mahutada erinevaid savi filtreerimise kiirusi, nagu näiteks kõrge viskoossuse savi kiiruse vähendamine, et tagada filtri kooki paksus.

Vaakumi süsteemid :Filtreerimise põhivaraallikas, mis koosneb veerõngast / rootorist vaakumpumbast, gaasi-vedeliku eraldajast ja vaakumtorust.See loob pöörleva trumli sees vaakumi, soodustades vedeliku voolu läbi filtri riide, et saavutada filtri kooki pesemine ja kuivatamine.

Auxiliary funktsionaalsed komponendid

Eelarve täitmisele heakskiidu andmine:Koosneb roostevabast terasest või väävelkarbiidist kriimustajatest ja kriimustaja reguleerimiskihtidest, mis on paigaldatud rotatsiooni trumli välispinnale tühjendamispiirkonnas. Töötamise ajal järgivad kriimustajad tihedalt filtri kangast, et eemaldada kuivatatud filtri kook, otseselt reguleeritava nurga vahemaa tagamiseks, et tagada põhjalik tühjendamine ilma filtri kangast kahjustamata.

Pesemise süsteemid :See koosneb pesu vedeliku säilitamise paagist, pihustustorudest pesu tsoonides 1–3, ja voolu kontrolli ventiilidest. Pesu vedelik pihustatakse filtri kooki, et eemaldada lahustuvad lisandid ja parandada kooki puhtust. Pesu vedelik on kas tolmuimeeritud trummile eraldi kogumiseks või segatakse filtriga.

Sisaldab filtri riideid, mis pingutavad rulli mõlemal küljel, ja kõrgsurve pesuvahendeid tühjendusvööndite taga.Ilter Tuch hooldusvahend:

Juhtimissüsteem: tavaliselt kasutab PLC puutetundliku ekraaniga, et jälgida parameetreid nagu vaakumrõhk, kiirus, vedeliku tase ja vool reaalajas, toetades automaatset reguleerimist.

Kohandatud pidev pöörleva trumli filter

Sellistes tööstusharudes nagu kemikaalid ja kaevandamine, kus on vaja suure intensiivsusega pidevaid toiminguid, või toiduainete ja farmaatsiatööstuses, kus tuleb täita ranged puhtuse ja vastavuse standardid, säilitab vaakumtrummide filter järjepidevalt kõrge efektiivsuse ja stabiilsuse.

Me kõik teame, et usaldusväärne varustus on tõeline võti meelerahu jaoks.Seetõttu, lisaks masina tüübi kohandamisele vastavalt teie vajadustele, juhendame ka seda, kuidas seda kasutada, ja võite meiega igal ajal ühendust võtta mis tahes küsimustes.
